UWT Cooling Unit (射出成形用二次冷却システム)

冷却水をトラブルフリー化し、さらなる精密安定生産と省エネを可能にする二次冷却ユニット。

冷却水を使う全ての生産システムに

世界中どこでも同じ水質を実現する二次冷却システムが、新たな生産形態を提案します。

■特許取得済み 名称「冷却装置」 特許第3927188号

  • 優れた防錆・防汚性能

    二次冷却水システムにより冷却効率を低下させません。

  • 省エネ・省人化

    過剰なエネルギーを削減し、大幅なコストダウンを実現。

  • 簡単メンテナンス

    高効率かつシンプルなシステムでメンテナンス性に優れています。

仕様表(標準仕様)

装置形式熱交換器ユニット工場送りライン外形寸法 (WxLxHmm)タンク容量 (t)工場送り水量 (対応範囲) (L/min)
UWT-250WHX2系統2系統1,100x1,600x2,4341.0250 (250~500)
UWT-300WHX2系統2系統1,650x2,200x2,4341.0300 (300~1,000)
UWT-1000WHX2系統2系統1,650x3,100x2,4342.01,000 (1,000~2,000)
UWT-2000WHX2系統2系統1,650x3,115x2,4343.02,000 (2,000~3,000)

●熱交換プレート枚数やポンプ能力などはカスタマイズされます。
●これら以外の仕様にも対応します。

冷却水の徹底管理により、錆やスケールによる障害を防止します。

原子力発電にも採用される、優れた冷却システムです。

  • このようなトラブルを解決します。

・錆の発生したオイルクーラー
・スケールの堆積した温調機配管と塩ビ配管(断面積が84%減少)
これらの障害は冷却効率を低減させます。

システム概要

一般的な冷却システム


汚れたクーリングタワー水により、金型や機械に障害が発生。冷却効率が低下し、精密安定生産を阻害します。

※画像はクリックで拡大します。

二次冷却システム


管理された二次冷却水が障害の発生を防止し、生産の精密安定性を高めます。

※実際の二次冷却ユニットには、熱交換器・工場送りラインが各2系統装備されています。

システムの構造
  • 高性能プレート式熱交換器
  • シンプルな構造
  • 完全向流式の水流による高効率の熱交換
高熱伝熱効率と低い圧力損失を持った優れた設計のプレート式熱交換器。
二次冷却ユニットの心臓部です。
能力アップやメンテナンスも簡単です。
数字は一次側/二次側の別。
各プレートにはガスケット(シール材)が装着され、一次側冷却水(クーリングタワー水)と二次側冷却水(機械側冷却水)が混合することはありません。
工場機械側(二次側)は不純物の付着がありません
6か月間使用したプレート面の比較
不純物が付着したクーリングタワー側(一時側・左)と汚れのない工場機械側(二次側)。
二次冷却水システムの有効性をプレートの状態が示しています。

腐触(錆)とスケール・スライムを徹底除去

腐触(錆)の原因の溶存酸素を除去|冷却水系用脱酸素防錆装置 O2-Free Air

クリーンで優れた防錆効果を発揮します。
水温を選ばない安定した防錆機能を、コンパクトに凝縮しました。


上の写真は水中の金属片による防錆効果の試験結果です。

金属片(鉄と銅)を7日間水中に浸潤した比較。未処理(左)とO2-Free Air使用。

実際の脱酸素効果
ユニットタンク内の溶存酸素量の推移

スケール・スライムの原因物質を除去|工業用寸水製造装置 RO-Water 800

逆浸透膜方式で分子レベルの物質まで、徹底除去します。
水道水から日産800Lの純水を安定供給、長寿命のエレメント・自動逆洗機能・簡単メンテナンスで使いやすさを追求しました。

除去能力の比較

省エネ・省力化でランニングコストを抑制

適正な水量と水温で効率的に冷却。
消費電力削減によって、コストダウンとCO2削減に貢献します。

ポンプ能力を適正化

回転数を20%落とすと動力は約半分に。
インバータポンプで適正水量を可変調整することができます。

工場機器のメンテナンスを軽減

冷却水に起因する工場機器の故障をなくします。

冷却水の温度制御

循環ポンプのON/OFFを自動制御し、過剰な冷却を防止します。

チラーの使用を見直す

低すぎる温度よりも、充分な量を安定して供給する方が効果的です。

CO2削減にも貢献

消費電力を低減させることは、CO2のカットに直結します。

空冷式チラーを使用する成形工場でのシステム導入前後の比較

効率を追求した仕様

生産性を損なうことがない2系統システムと作業性に優れた設計で簡単なメンテナンス。
現場の作業負担を抑えています。

生産性とメンテナンスを考慮した2系統システム

熱交換ユニットと工場送りラインを、それぞれ2系統装備しています。
メンテナンス時の機械停止による生産ロスをなくします。


※画像はクリックで拡大します。

インバータポンプで水量を可変制御

工場送りポンプは水量を調節できるインバータタイプを採用しています。
適量供給で省エネ効果を発揮します。

簡単施工・簡単メンテナンス

既存工場へもすぐに導入可能。メンテナンスも簡単です。

主なメンテナンスと実施間隔のめやす


熱交換プレートの洗浄 1年


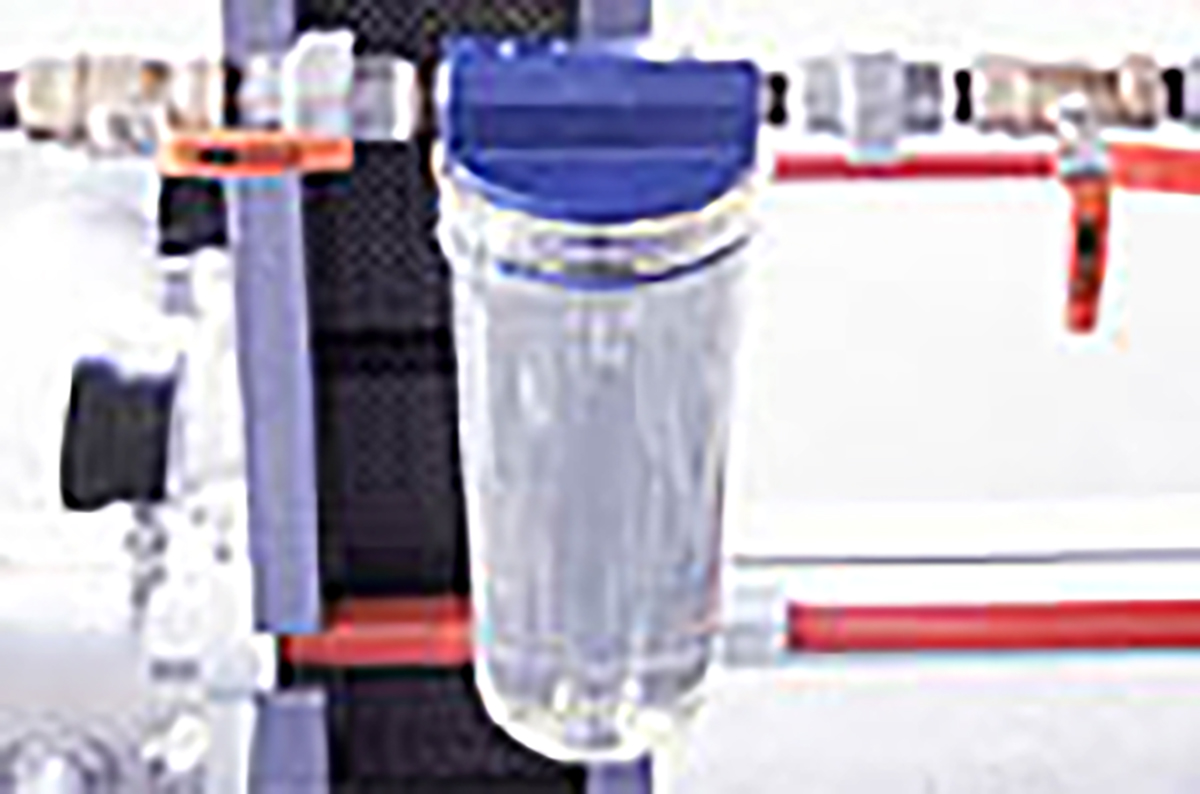

濾過膜の交換 視認により適時


純水逆浸透膜の交換 3年


脱酸素セパレータの交換 1年


薬品の補充 視認により適時
